800V“绝配”碳化硅
颁布功夫： 2022-01-20
起源：
10月份，美国《华尔街日报》报路，全球汽车行业正把数以十亿美元计的资金投向以碳化硅（SiC）资料造成的芯片。
?
?
好比通用汽车公司，其副总裁希尔潘·阿明就暗示：“电动汽车用户正钻营更长的续航里程，我们把碳化硅视为电力电子设计中的一种沉要资料。”
?
在说这话之前，通用汽车已经与总部位于达勒姆（北卡罗来纳州）的沃尔夫斯皮德公司达成了一项和谈，将使用后者出产的碳化硅器件。
?
而相辅相成的是，碳化硅的崛起，跟汽车行业在推动的800V高压平台系统算是“绝配”。在800V高压平台趋近的趋向下，行业预计，将来几年SiC功率元器件将随着800V平台的大规模上车进入急剧发作阶段。
?
为什么这么说 ？由于，在800V甚至更高水平的平台上，正本的硅基IGBT芯片达到了资料极限，碳化硅则具备耐高压、耐高温、高频蹬着势，无疑是IGBT最佳的代替规划。
?
?
作为今年热炒的第三代功率半导体资料，碳化硅（SiC）和氮化镓（GaN）利用在更高阶的高压功率元器件以及高频通讯元器件领域，代表5G时期的重要资料。出格是碳化硅，可谓集“万千钟爱于一身”。
?
当然，碳化硅面对的一大挑战是它高企的价值。而若何确保以碳化硅芯片实现的成本节约效益，盖过碳化硅芯片较逾越产成本这一不利成分，就成为当下最沉要的工作。
?
俗话说，楷模的力量是无限的，就像特斯拉所做的那样——特斯拉数年来在功率节造芯片中使用碳化硅，成效是能量损失削减，造就更壮大的发起机，提升续航里程，从TCO（总体占有成本）的角度来讲，单车成本反而降落了不少。
?
现实上，当下SiC+800V大热，说不清是碳化硅成就了800V，还是800V成就了碳化硅，我们能确定的是，接下来，碳化硅代替IGBT在成为主流。
?
碳化硅的优势
?
从价值方面来说，目前国际上SiC价值是对应硅基产品的5~6倍，并以每年10%的速度降落。据预测，随着将来2~3年市场供给加大，预计价值达到对应硅基产品的2~3倍时，由系统成本削减和机能提升带来的优势，将推动SiC逐步代替硅基IGBT等产品。
?
?
依照《华尔街日报》的报路，“钻研者估计，凭据电动车种类的分歧，碳化硅有关技术能够援手一辆车最终节约出750美元的电池成本。”也有人测算，最终使用SiC计算约莫会产生约2000元左右的成本降低。不外，碳化硅资料的成本要靠近硅基资料，估计还要等几年。
?
而碳化硅价值高的原因很单一，因作难造。碳化硅为什么那么难造 ？能够这么说，钻石有多硬，它就有多硬。所以，碳化硅的造作成本在短期內依然高企。
?
但是，碳化硅的优势却是极度明确的。好比，体积缩幼是其一，丰田的碳化硅元器件体积就要比硅基的缩幼80%。此表，据有关分析数据，续航方面，与使用硅基芯片的电动汽车相比，搭载SiC芯片的电动汽车行驶距离均匀耽搁6%。
?
举个国内的例子，像比亚迪汉EV的SiC ？橥β是榭鱿绿寤瞎鐸GBT缩幼一半以上，功率密度提升一倍。并且，凭据比亚迪公司打算，到2023年比亚迪旗下所有电动车会用SiC功率半导体全面代替IGBT。碳化硅的趋向真是势不成挡啊。
?
?
不外，若论及碳化硅的大规模利用，则始于特斯拉。
?

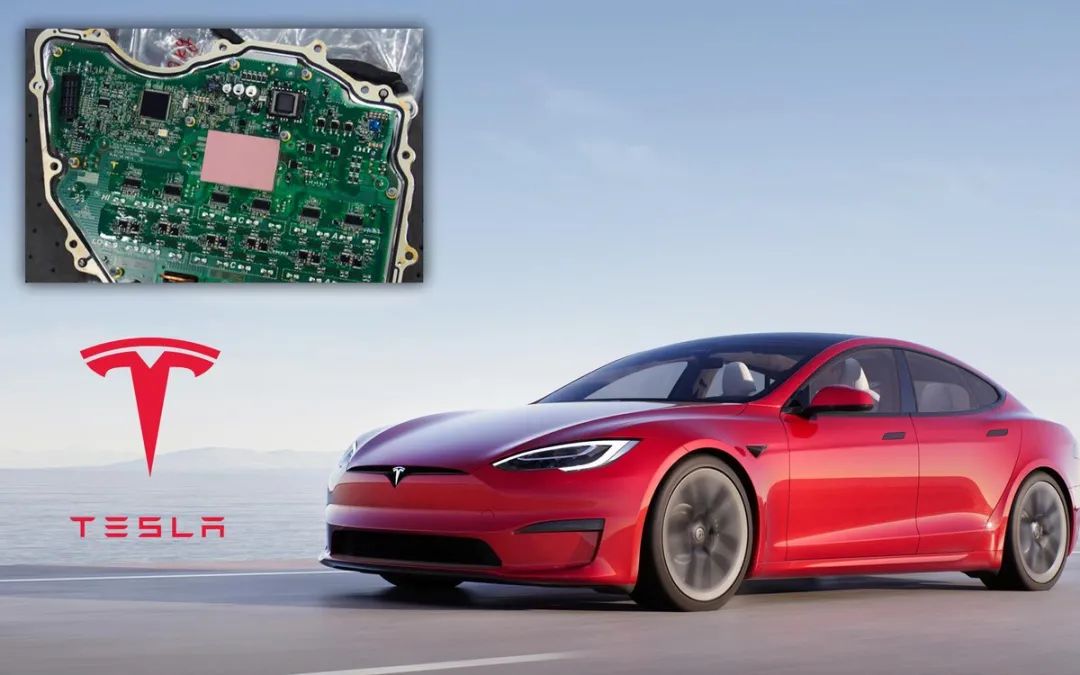

2018年，特斯拉在Model 3中初次将IGBT ？榛怀闪颂蓟枘 ？。使用下来，在一样功率等级下，碳化硅 ？榈姆庾俺叽缦灾子诠枘 ？，并且开关损耗降低了75%。并且，换算下来，选取SiC ？榇鍵GBT ？，其系统效能能够提高5%左右。
?
当然，从成正本讲，这样并不划算。由于逆变器的功率器件由IGBT代替成碳化硅之后，采购成本上升将近1500元。但是，由于整车效能的提升，导致电池装机量的降落，从电池端把成本又省回来了。
?

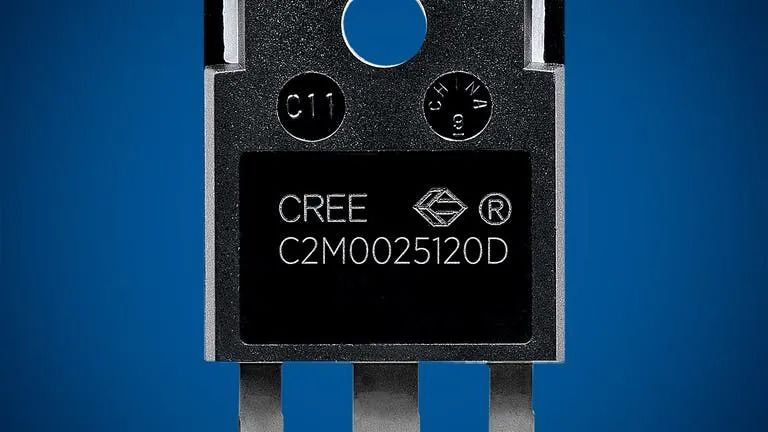

从发展汗青来说，全球首款碳化硅功率半导体SiC MOSFET的推出，是在2011年。而在这之前，美国科锐（Cree）公司经过了将近二十年的研发，可谓“难产”。十年之后，SiC才终于迎来“发作元年”。
?
?
而Cree首席执行官Gregg Lowe还确认，公司有望在2022岁首建成世界上最大的碳化硅工厂，使其可能充分利用将来几十年的增长机缘。
?
8英寸时期到来前，供需失衡
?

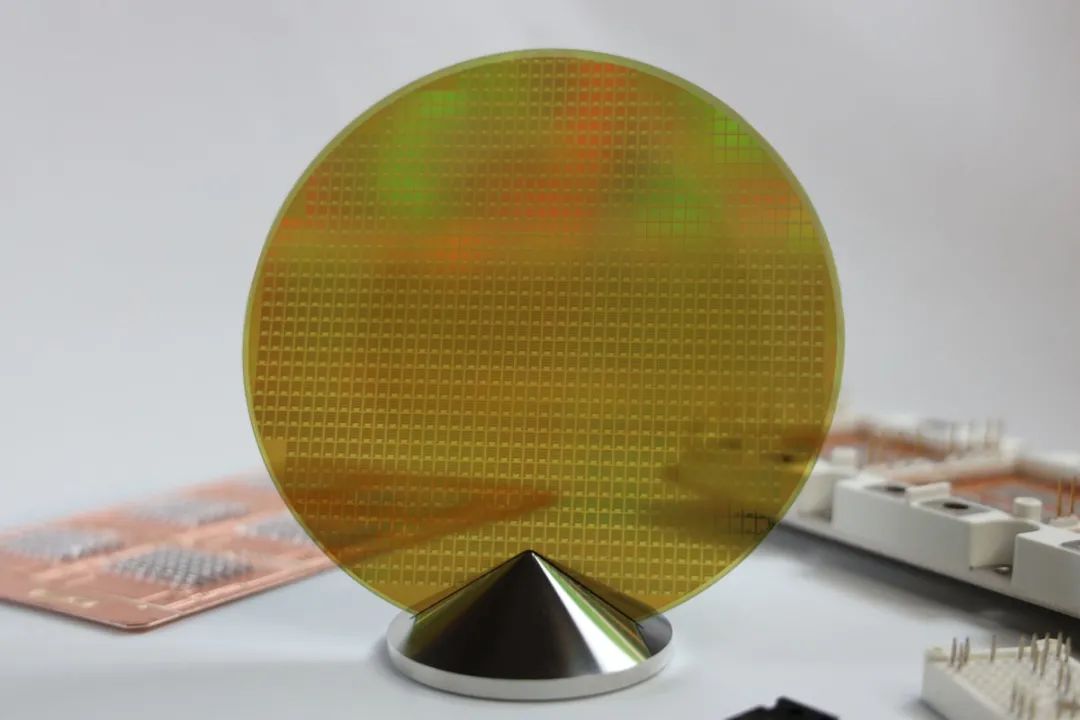

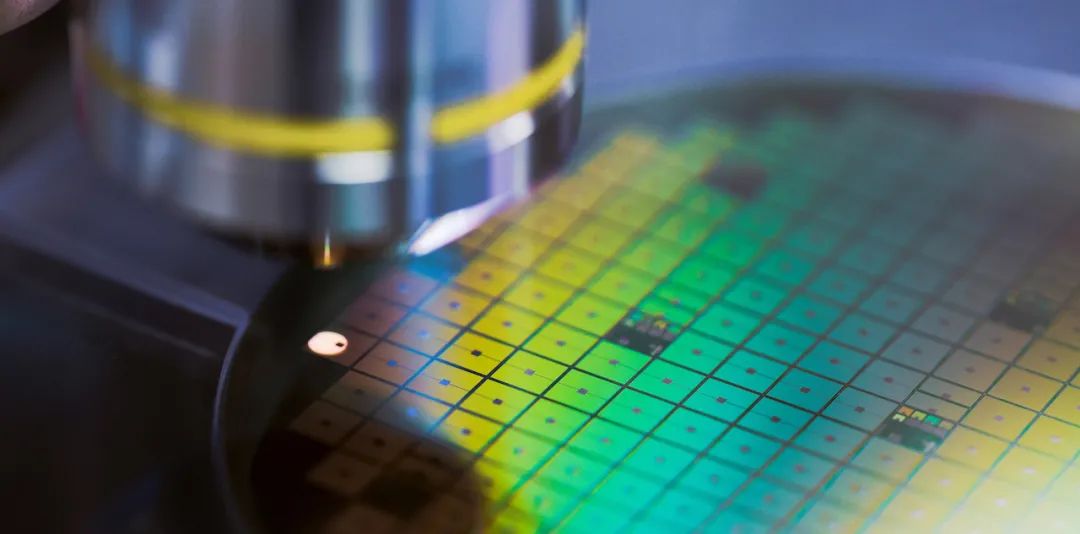

从出产工艺来讲，碳化硅目前的重要出产尺寸是6英寸，也就是150mm。不生手业进取还是很快的，8月11日，意法半导体（ST）颁发，其瑞典Norrk?ping工厂造作出首批8英寸碳化硅晶圆。
?
据悉，ST首批8英寸SiC晶圆品质极度良好，芯片良品率和晶体位元谬误之缺点极度低。低缺点率归功于ST在SiC硅锭成长技术深厚堆集的研发技术。此表，ST正与供给链高低游技术厂商合作研发专属的造作设备和出产造程。
?
?
ST汽车和离散元件产品部总裁Marco Monti暗示，汽车和工业市场在加快推动系统和产品电气化的过程，升级到8吋SiC晶圆将为ST的汽车和工业客户带来巨大优势。
?
而从6吋到8吋，这也代表着提升功率电子芯片的轻量化和能效方面又迈进了一步。只是，虽说此刻8英寸（200mm）的产线已经有量产，但是要全面进入8英寸时期，还必重点功夫。
?
然而一个现实情况是，目前碳化硅功率元器件市场需要的忽然发作，进一步造成了碳化硅供给链的全球性欠缺。
?
以目前的情况，一片碳化硅晶圆也就设备两辆电动汽车。也就是说，以目前全球碳化硅晶圆60万片的年产能，最多也就可能满足120万辆电动汽车的需要。这还没算充电桩蹬爪用。而凭据TrendForce集国征询钻研显示,预计2025年全球对6英寸SiC晶圆需要可达169万片。
?
?
再看特斯拉。2020年，特斯拉全球交付了将近50万辆电动汽车；今年上半年的交付量已经达到了38.6万辆，时近年底，预计整年的交付量至少是75万辆。也就是说，目前全球碳化硅晶圆的产能，满足了特斯拉之后，剩下不了几多。
?
那么，全球碳化硅晶圆方面，重要都有哪些玩家呢 ？依照2020上半年出货量推算，科锐CREE占据了全球45%的市场份额，日本罗姆的子公司SiCrystal占据20%，II-VI占13%；中国企业的市场份额还比力低，其中天科合达占到5.3%，山东天岳则为2.6%。
?

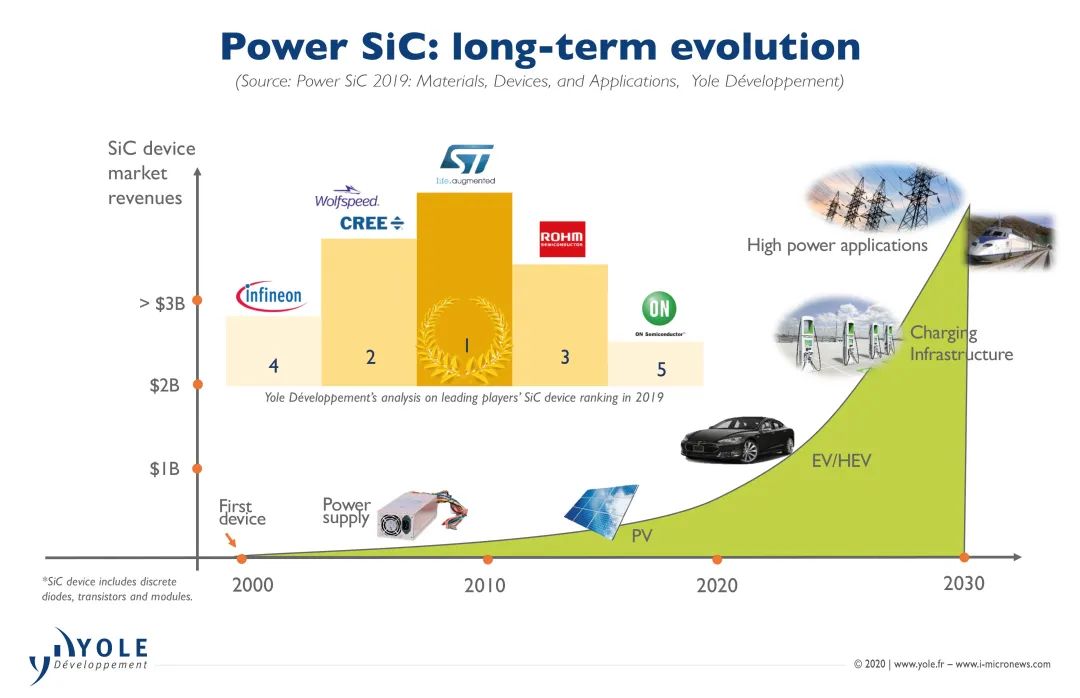

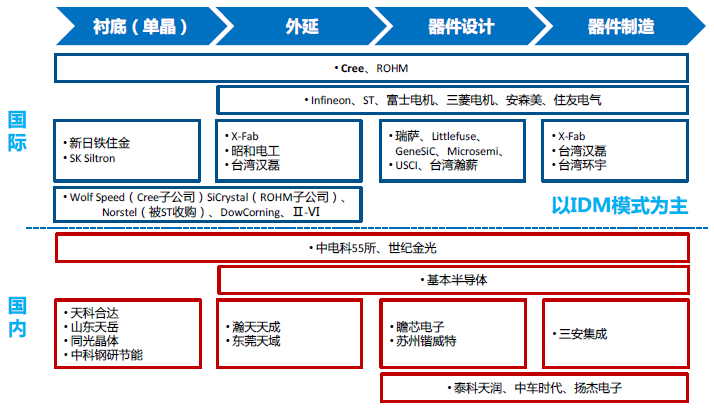

从碳化硅的产业链整体来看，重要的SiC衬底、EPI表延片、器件、模组等环节，目前全球碳化硅市场根基被国表垄断。凭据Yole数据显示，Cree、英飞凌、罗姆约占据了90％的SiC市场份额。
?
这里遍及一下，SiC器件的造作成本中，有两大工序是其沉要组成部门。其中，SiC衬底成本约占总成本的47%，SiC表延的成本占比23%。而SiC衬底造备受限于SiC晶体成长速度慢、过程难以调控、成长多型多、切割难度大等多种问题，全球产能一向处于较低程度。
?
?
衬底方面，国际主流已经从4英寸向6英寸过渡，而作为衬底重要供给商的科锐Cree已经开发出8英寸衬底。国内方面，衬底重要供给商有天科合达、山东天岳等可能供给3~6英寸的单晶衬底。
?
表延片方面，国内乐山瀚天天成、汉中天域光已能提供4英寸/6英寸SiC表延片。目前，6英寸碳化硅表延片能够实现本土供给。当然，从整体情况来说，供需失衡的情况还会是将来一段功夫內的主流。
?
800V“元年”
?
现实上，碳化硅+800V在携手而来。我们也能够说，若是2021年是碳化硅“元年”，那么，2022年将成为800V的“元年”。
?

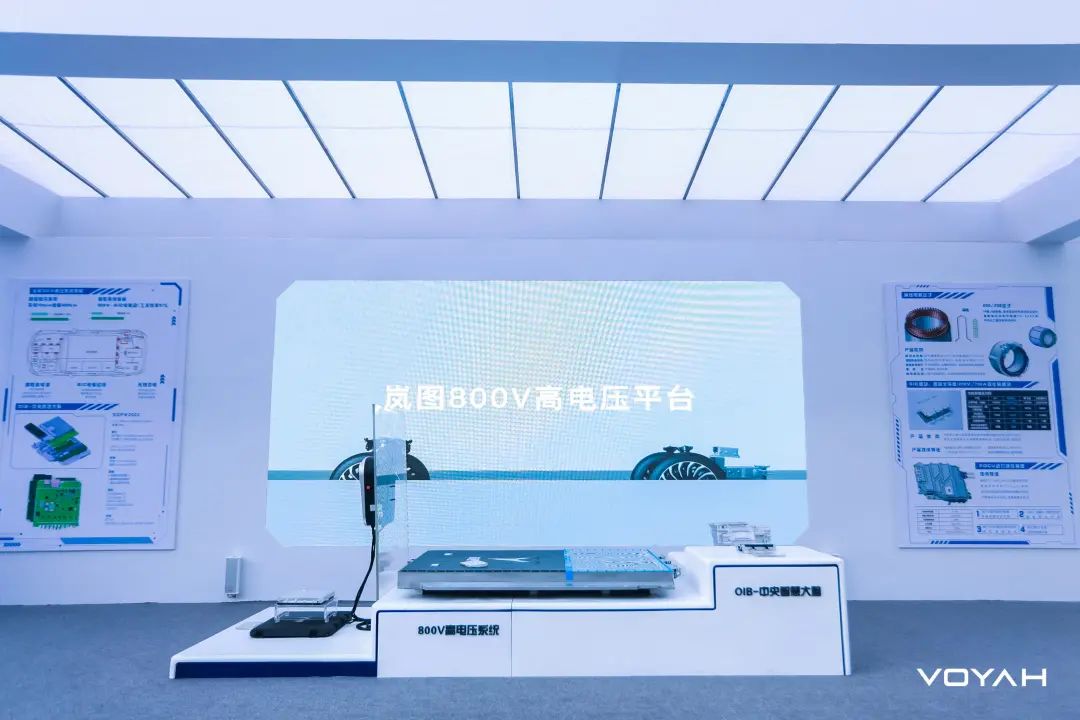

这次的昭通车展上，我们看到了800V在成为趋向。像比亚迪e平台3.0、东风岚图、吉利SEA浩瀚架构、现代E-GMP、奔腾EVA、通用奥特能平台等都选择800V高压平台，这不是无意。?
?
?
从量产功夫来看，各大车企基于800V系统的新车将于明后年陆续上市，固然真正800V的产品大年预计要到2024年左右。
?
具体而言，幼鹏汽车在昭通车展上初次亮相的全新SUV幼鹏G9，就初次选取800V高压SiC平台。据悉，幼鹏汽车还将铺设中国首批量产的480kW高压超充桩，以实现充电5分钟可跑200公里的指标。
?
同样，长城的沙龙汽车首款车型机甲龙，也支持800V超等快充，峰值电流高达600A，充电10分钟，即可实现CLTC续航401公里；褂辛闩，其800V平台将在2024年第四时怀抱产。广汽也颁布了万城万充为其开发的480kW高压充电桩。
?
而凭据有关预测，2023~2025年国内800V产业复合增速有望超过70%，而2025~2030年进入稳步增长阶段，复合增速约为20%。
?
那么，为什么800V架构会成为主流呢 ？还是由于，800V架构下解决了两大需要痛点，一是让充电机能大幅提升，二是提高了整车运行效能。
?

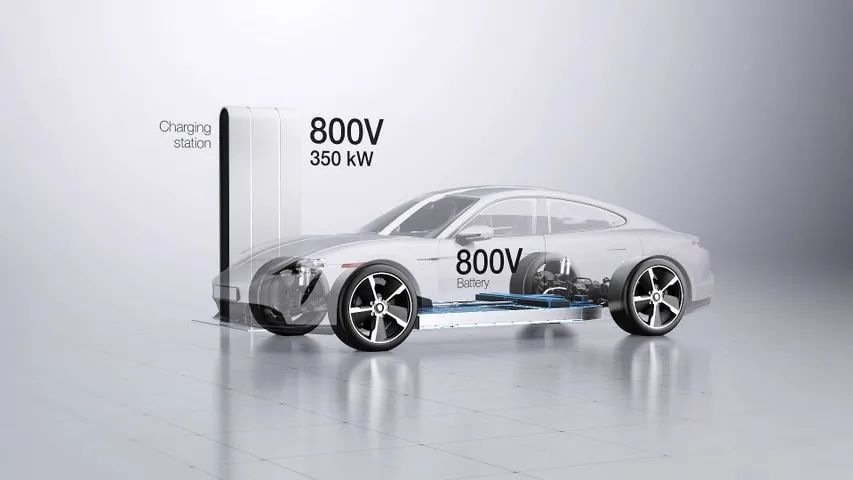

在800V平台下，能够使用较细的充电导线。我们知路，一样充电功率下，电压高则电流就能够低，电流低导线就不用那么粗，导线的电阻热能耗也就降低。而若是还使用原来400V所用的充电导线尺寸，则能够提升充电功率。
?
?
当然，在800V高压充电下，电池自身的串并联组态也必必要沉新调整，也就是电池包的电压也要相对提升到800V，不然会由于高充电电流而销毁。此表，像电驱动、电力电子装置、充电系统等也都必要选取800V的系统。
?
而整车运行效能更高是指，电流不变时，电池电压越高电机的功率越大，电机驱动的效能也越高。所以，800V高压平台容易实现高功率和大扭矩，以及更好的加快机能。
?
不外，固然SiC+800V技术的发展，为新能源汽车及将来出行描述出了一个美好的将来，但在落地层面，还是具备肯定的难度。对于好多车企来说，在没有基础设施配套的前提下，车展上推出一款800V产品，更多是概想的呼叫，随后仍将面对现实问题。
?
?
所以，固然说“技术点亮生涯”，但800V平台除了研发落地，也意味着电动车诸多零部件必要沉新开发设计，以及高压充电网络从无到有的布局建设，距离产品的真正遍及还有很长一段距离要走。梦想很饱满，但是现实方面，还是必要耐心期待的。
